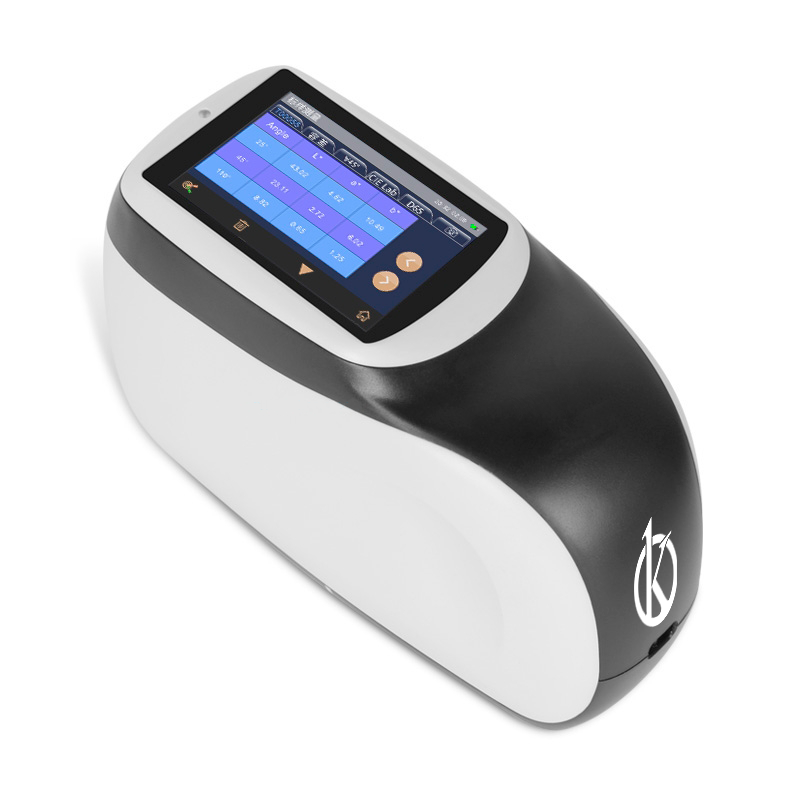

Spectrophotomètre Multi-Angle Avec 8 Angles YR05491 // YR05492

Fabricant  :  Kalstein

Description

Le spectrophotomètre multi-angle YR05491 adopte un MCU de qualité industrielle et équipé de 3 angles de mesure, sous les performances supérieures du système de mesure optique compatible avec le spectrophotomètre multi-angle YR053418 a d’excellentes performances dans la mesure de l’aberration chromatique multi-angle, même sur la surface incurvée, mais aussi a une précision et une stabilité de mesure élevées.

Le spectrophotomètre multi-angle Kalstein YR05491 est utilisé pour mesurer la différence de couleur de la peinture de surface qui est affectée par différents angles de vision et conditions de vision. Il peut fournir une mesure de couleur précise et cohérente pour les produits finis métalliques, nacrés et autres avec des effets spéciaux complexes.

Le spectrophotomètre multi-angle YR05491 adopte un MCU de qualité industrielle et équipé de 3 angles de mesure, sous les performances supérieures du système de mesure optique compatible avec le spectrophotomètre multi-angle YR053418 a d’excellentes performances dans la mesure de l’aberration chromatique multi-angle, même sur la surface incurvée, mais aussi a une précision et une stabilité de mesure élevées.

Caractéristiques Techniques
  •  Mesure multi-angleAdoptez 3 sources d’éclairage, 1 récepteur pour mesurer 3 angles de mesure en même temps
  • Affichage plus intuitif L’écran tactile peut afficher tous les résultats de mesure d’angle, une vue plus intuitive des données complètes.
  • 256 Élément d’imagerie Capteur d’image CMOS à double matriceLa résolution optique la plus élevée garantit la vitesse, la précision, la stabilité et la cohérence des mesures de l’instrument. La technologie de base en fait la même plate-forme avec des normes internationales et une compatibilité totale.
  • Adopter unesource de lumière LED à spectre complet améliorant le bleu La source de lumière LED à spectre complet améliorant le bleu assure une distribution spectrale suffisante dans la plage de lumière visible, évite la perte spectrale des LED dans une bande spécifique et garantit la précision des mesures des résultats de mesure de l’instrument et un faible coût de maintenance .
  • Technologie spectrophotométrique à réseau concaveL’utilisation de la technologie spectrophotométrique à réseau concave, avec une résolution plus élevée, rend la mesure des couleurs plus précise.
  • Tableau blanc de qualité professionnelle Tableau blanc de qualité professionnelle, dureté de surface élevée, performances optiques stables
  • MCU de traitement en temps réel de qualité industrielle de qualité supérieure, prise en charge du WIFI, transfert Bluetooth 5.0 plus stable et fiable.
  • Ergonomie Conception d’apparence nouvelle et moderneLa conception d’apparence de l’instrument est facile à utiliser, et la position de maintien de la main et le bouton de mesure sont bien conçus, ce qui peut répondre à différentes habitudes de maintien, surface lisse et fine, du processus Traitement d’apparence de haute précision.
  • Aperçu de la caméra couleur, vous pouvez observer clairement la zonemesurée Positionnement de la caméra couleur intégrée, vous pouvez juger avec précision la position mesurée de l’objet et améliorer l’efficacité et la précision de la mesure.
  • Espaces de mesure de couleurs multiples, sources lumineuses d’observation multiplesOffre CIE LAB, XYZ, Yxy, LCh, β XY, espace colorimétrique DIN Lab99 et D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 et F5, F6 et F7 (DLF), F8, F9, F10 (TPL5) et F11 (TL84), F12 (TL83/U30) Une variété de sources lumineuses qui peuvent répondre à la demande de mesure spéciale dans différentes conditions de mesure.
  • Analysez facilement les donnéesL’écran peut afficher intuitivement le spectre/les données, la valeur de chromaticité de l’échantillon, la valeur/la différence de couleur, les résultats de réussite/échec, la simulation de couleur, la valeur de l’effet de l’échantillon, la valeur de la différence d’effet et d’autres données, pratiques à visualiser et à améliorer considérablement l’utilisateur. fonctionne efficacement.
Paramètres Techniques
Modèle YR05491 YR05492
Géométrie de mesure 8 angles de mesure (6 sources lumineuses, 2 récepteurs) 12 angles de mesure (7 sources lumineuses, 2 récepteurs)
Mesurer l’angle Récepteur 45° : Récepteur 45° :
45as-15°,45as15°,45as25°,45as45°,45as75°,45as110° 45as-15°,45as15°,45as25°,45as45°,45as75°,45as110°
15e receveur : 15e receveur :
15 as-45°, 15 as-15° 15 à -45°, 15 à -15°, 15 à 15°, 15 à -30°, 15 à 45°, 15 à 80°
Conforme aux normes : ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2 ;ISO 7724, 11664-4 Conforme aux normes : ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2 ;ISO 7724, 11664-4
SAEJ1545 SAEJ1545
Demande Fournit une mesure de couleur précise et cohérente pour les produits métalliques, nacrés et autres produits de couleur à effets spéciaux complexes Fournit une mesure de couleur précise et cohérente pour les produits métalliques, nacrés et autres produits de couleur à effets spéciaux complexes
Source de lumière Source de lumière LED à spectre complet avec amélioration du bleu Source de lumière LED à spectre complet avec amélioration du bleu
Durée de vie de la lampe 5 ans, 3 millions de mesures 5 ans, 3 millions de mesures
Mode spectrophotométrique grille concave grille concave
Capteur Capteur d’image CMOS à double matrice à 256 éléments d’image Capteur d’image CMOS à double matrice à 256 éléments d’image
Gamme de vagues 400nm-700nm 400nm-700nm
Gamme de longueurs d’onde 10nm 10nm
Plage de mesure 0~600% 0~600%
Demi-bande 10nm 10nm
Ouverture de mesure Φ12mm Φ12mm
Espace colorimétrique Laboratoire CIE, XYZ, Yxy, LCh, βxy, DIN Lab99 Laboratoire CIE, XYZ, Yxy, LCh, βxy, DIN Lab99
Formule de différence de couleur ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,DINΔE99,ΔE DIN6175 ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,DINΔE99,ΔE DIN6175
Autre indice de couleur Taux d’échec, Int-Em Taux d’échec, Int-Em
Angle d’observation 2°/10° 2°/10°
Illuminant D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),

F8, F9, F10 (TPL5), F11 (TL84), F12 (TL83/U30)

D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),

F8, F9, F10 (TPL5), F11 (TL84), F12 (TL83/U30)

Affichage Spectrogramme/valeurs, valeurs de chromaticité d’échantillon, valeurs de différence de graphique/couleur, résultat PASS/FAIL, décalage de couleur, simulation de couleur, valeur d’effet d’échantillon, valeur de différence d’effet Spectrogramme/valeurs, valeurs de chromaticité d’échantillon, valeurs de différence de graphique/couleur, résultat PASS/FAIL, décalage de couleur, simulation de couleur, valeur d’effet d’échantillon, valeur de différence d’effet
Entrain de mesurer le temps Environ. 1 seconde pour un angle Environ. 1 seconde pour un angle
Environ. 8 secondes pour tous les angles Environ. 12 secondes pour tous les angles
Répétabilité Réflexion spectrale : écart type à moins de 0,08 % Réflexion spectrale : écart type à moins de 0,08 %
Valeur de chromaticité : ΔE*ab 0,03 (lorsqu’une plaque d’étalonnage du blanc est mesurée 30 fois à 5 secondes d’intervalle après l’étalonnage du blanc) Valeur de chromaticité : ΔE*ab 0,02 (lorsqu’une plaque d’étalonnage du blanc est mesurée 30 fois à 5 secondes d’intervalle après l’étalonnage du blanc)
Reproductibilité ΔE*<0,10, moyenne sur la tuile grise du jeu de tuiles BCRA ΔE*<0,10, moyenne sur la tuile grise du jeu de tuiles BCRA
ΔE*<0,25, moyenne sur l’ensemble de tuiles BCRA couleur ΔE*<0,25, moyenne sur l’ensemble de tuiles BCRA couleur
Erreur inter-instrument 0,18 ΔE * 00 (moyenne de l’ensemble de carreaux BCRA série II de référence) 0,18 ΔE * 00 (moyenne de l’ensemble de carreaux BCRA série II de référence)
Paramètres d’effet Degré de brillance (SG), grossièreté diffuse (DC) et variation de couleur (CV) Degré de brillance (SG), grossièreté diffuse (DC) et variation de couleur (CV)
Mesure de l’effet 6 degrés de brillance angulaire (SG), variation de couleur (CV) : 15as-45°, 15as-30°, 15as-15°, 15as15°, 15as45°, 15as80° 6 degrés de brillance angulaire (SG), variation de couleur (CV) : 15as-45°, 15as-30°, 15as-15°, 15as15°, 15as45°, 15as80°
15d Grossièreté diffuse (CC) 15d Grossièreté diffuse (CC)
Répétabilité de l’effet Sparkle Grade (SG) Répétabilité à court terme : 0,12 % (10 fois l’écart type) (lorsqu’une plaque de couleur est mesurée 10 fois à 10 secondes d’intervalle après l’étalonnage du blanc) Sparkle Grade (SG) Répétabilité à court terme : 0,12 % (10 fois l’écart type) (lorsqu’une plaque de couleur est mesurée 10 fois à 10 secondes d’intervalle après l’étalonnage du blanc)
Épaisseur diffuse (CC) Répétabilité à court terme : e0,09 % (10 fois l’écart type) (lorsqu’une plaque de couleur est mesurée 10 fois à des intervalles de 10 secondes après l’étalonnage du blanc) Épaisseur diffuse (CC) Répétabilité à court terme : e0,09 % (10 fois l’écart type) (lorsqu’une plaque de couleur est mesurée 10 fois à des intervalles de 10 secondes après l’étalonnage du blanc)
Reproductibilité des effets Reproductibilité Sparkle Grade (SG) : 1,9 % (10 fois les écarts-types) Reproductibilité Sparkle Grade (SG) : 1,9 % (10 fois les écarts-types)
(moyenne par rapport au jeu de tuiles de référence BCRA série II) (moyenne par rapport au jeu de tuiles de référence BCRA série II)
Reproductibilité de la grossièreté diffuse (CC) : 1,4 % (10 fois les écarts-types) (moyenne sur le jeu de carreaux de référence de la série II BCRA) Reproductibilité de la grossièreté diffuse (CC) : 1,4 % (10 fois les écarts-types) (moyenne sur le jeu de carreaux de référence de la série II BCRA)
Mode de prise de vue Déclencheur de détection de pression, déclencheur de bouton, déclencheur logiciel Déclencheur de détection de pression, déclencheur de bouton, déclencheur logiciel
Mode de mesure Mesure unique, mesure moyenne (1-99), mesure continue (1-99) Mesure unique, mesure moyenne (1-99), mesure continue (1-99)
Mode de localisation Aperçu de la caméra couleur Aperçu de la caméra couleur
Dimension L*W*H=195X83X128mm L*W*H=195X83X128mm
Lester environ 1kg environ 1kg
Énergie Batterie Li-ion, 3,7 V, 3200 mAh, test continu 6000 fois en 8 heures de charge complète Batterie Li-ion, 3,7 V, 3200 mAh, test continu 6000 fois en 8 heures de charge complète
Affichage Écran LCD couleur TFT de 3,5 pouces, écran tactile capacitif Écran LCD couleur TFT de 3,5 pouces, écran tactile capacitif
Interface USB-Bluetooth 5.0 USB-Bluetooth 5.0
Stockage de données 1000 unités Standards, 4000 unités Échantillons 1000 unités Standards, 4000 unités Échantillons
Langage Chinois simplifié, chinois traditionnel, anglais Chinois simplifié, chinois traditionnel, anglais
Environnement d’exploitation 10℃ à 50℃, l’humidité ne dépasse pas 85%, sans condensation 10℃ à 50℃, l’humidité ne dépasse pas 85%, sans condensation
Environnement de stockage -20℃ à 50℃, l’humidité ne dépasse pas 85%, sans condensation -20℃ à 50℃, l’humidité ne dépasse pas 85%, sans condensation
Étalonnage Paramètres de tableau blanc intégré, tableau blanc externe, piège à lumière noire, tableau de couleurs Paramètres de tableau blanc intégré, tableau blanc externe, piège à lumière noire, tableau de couleurs
Intervalle d’étalonnage 4 heures, 8 heures, 24 heures, étalonnage à domicile 4 heures, 8 heures, 24 heures, étalonnage à domicile
Accessoires standards Adaptateur secteur, câble USB, guide de l’utilisateur, logiciel PC (téléchargement depuis le site officiel), plaque d’étalonnage, piège à lumière noire, capuchon de protection, dragonne Adaptateur secteur, câble USB, guide de l’utilisateur, logiciel PC (téléchargement depuis le site officiel), plaque d’étalonnage, piège à lumière noire, capuchon de protection, dragonne
Accessoire en option Micro-imprimante Micro-imprimante
Notes Les paramètres techniques sont à titre indicatif uniquement, sous réserve des produits de vente réels. Les paramètres techniques sont à titre indicatif uniquement, sous réserve des produits de vente réels.

Informations complémentaires

Poids 3 kg
Dimensions 34 × 13 × 29 cm
Modèle

YR05491, YR05492
