Électrocardiographes : caractéristiques, types et modèles

mai 19, 2022by Kalstein

Un électrocardiographe, est un dispositif médical de diagnostic clinique, qui capte et étend l’activité électrique du coeur du patient à travers l’utilisation d’électrodes. L’enregistrement de cette activité est appelé électrocardiogramme (ECG), qui est défini comme l’enregistrement continu des impulsions électriques du coeur.

L’électrocardiogramme est utilisé par les médecins pour déterminer les dommages au coeur, s’il y a des palpitations cardiaques anormales, la taille et la position des chambres cardiaques et les effets des médicaments ou des dispositifs utilisés pour contrôler le coeur (tels que les stimulateurs cardiaques).

Caractéristiques d’un électrocardiographe

Les électrocardiographes sont des équipements médicaux essentiels dans le secteur de la santé, il est donc courant de les trouver dans les différents centres médicaux existants. Son travail est essentiel dans le diagnostic de pathologies telles que les maladies cardiaques, les arythmies et tout type d’anomalie cardiaque ou de cavités.

La fonction de cet équipement médical est basée sur l’installation d’une série d’électrodes à la surface de la peau du patient au niveau de la région du thorax et des membres. L’électrode sur la peau est reliée à un autre électrode par l’électrocardiographe, un galvanomètre mesure le courant passant par l’appareil et est transmis directement à l’inscripteur pour enregistrer les ondes et les complexes qui reflètent l’activité électrique du coeur.

Quelles sont les parties d’un électrocardiographe ?

  • Amplificateur de biopentèse : Il est constitué à son tour par le circuit de protection, signal d’étalonnage, préamplificateur, circuit d’isolation et amplificateur manager.
  • Circuit de jambe droite : Cette partie de l’électrocardiographe a la capacité de générer de la terre active isolée de la terre électrique du circuit dans la jambe droite du patient dans le but de réduire les tensions qu’il reçoit, et par conséquent d’augmenter sa sécurité. Ceci est réalisé en réduisant l’impédance de l’électrode au sol.
  • Sélecteur de dérivation : Il se compose d’un module qui est couplé à un système d’amplification de biopotentiels. Le module évalue la contribution de chaque électrode par des résistances, obtenant la dérivation d’intérêt.
  • Système de mémoire : Il s’agit d’une mémoire où le signal est stocké avant d’être imprimé avec les données saisies manuellement via un clavier numérique. Un convertisseur analogique numérique est utilisé pour convertir le signal.
  • Microcontrôleur : Ce dispositif maîtrise chacune des procédures effectuées par l’électrocardiographe. L’opérateur peut sélectionner différents modes de fonctionnement avec des processus préprogrammés.
  • Enregistreur : C’est le dispositif chargé d’imprimer le signal capté par les électrodes, c’est-à-dire le résultat de l’électrocardiogramme. Pour ce faire, utilisez des plumes et du papier thermique continu ou jet d’encre.

Types et modèles d’électrocardiographes

Actuellement, il existe plusieurs types d’électrocardiographes, les plus simples dessinent le tracé sur une bande de papier journal spécifique pour ECG et les plus modernes et complexes effectuent une analyse de ce qu’ils enregistrent et le stockent au format numérique. Il y a 3,6 et 12 canaux qui ont comme avantages par rapport aux électrocardiographes monocanaux (monocanal) en ce qu’ils permettent de comparer les enregistrements des multiples dérivations pendant le même rythme cardiaque, ce qui rend beaucoup plus facile l’interprétation et augmente la précision du diagnostic médical. Parmi les différents modèles d’électrocardiographes on trouve :

  • électrocardiographe monocanal : ces dispositifs ont comme caractéristique d’enregistrer et d’imprimer les résultats de l’activité électrique du coeur d’une seule dérivation par enregistrement. Son plus grand avantage est que cet équipement qu’il offre est extrêmement léger et son utilisation est assez simple.
  • Électrocardiographe multicanal : cet ordinateur est caractérisé par 3,6 ou 12 canaux et enregistrer chacune des 12 dérivations en 2,5 secondes.
  • Multicouche avec impression : ces modèles d’électrocardiographes fonctionnent de la même manière que le multicanal, la seule différence étant qu’ils disposent d’un ordinateur avec des modèles de reconnaissance qui identifie les signaux ECG normaux et anormaux.

Que t’offrons-nous à Kalstein ?

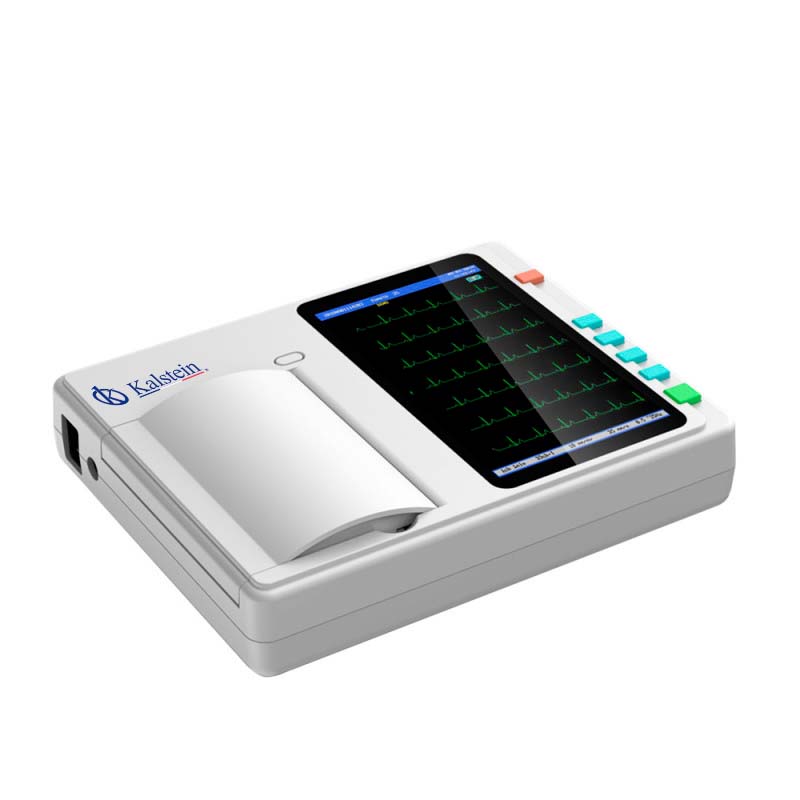

Kalstein est une entreprise FABRICANT d’équipements médicaux et de laboratoire de la plus haute qualité et technologie, avec les meilleurs prix du marché, de sorte que vous pouvez effectuer votre achat en toute confiance avec nous, sachant que vous avez le service et les conseils d’une entreprise solide et expérimentée dans le domaine. Cette fois, nous vous présentons notre électrocardiographe à 12 canaux et 12 dérivations YR05159, cet équipement ECG à 12 canaux est un électrocardiographe qui peut collecter des signaux ECG à 12 dérivations simultanément et imprimer des formes d’onde ECG avec un système d’impression thermique.

Pour plus d’informations, nous vous invitons à jeter un oeil ICI
